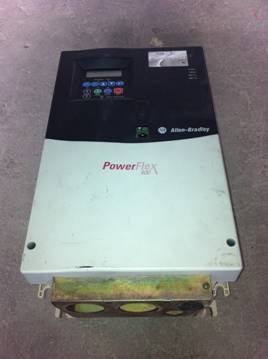

本文討論的是AB 22C-D038A103變頻器上電顯示F 100故障 的分析和檢修過程。供大家參考。


檢查過程：
將該變頻器拆開，檢查變頻器的整流模塊、逆變模塊，測試二極管特性好。將變頻器送電，顯示F 100，無法復位。判斷控制卡損壞。


故障原因分析：
根據該故障的解釋，F(xiàn)100 解釋：從板卡上讀取的校驗和計算的校驗和不匹配。我們推測出現故障的原因可能只有1種：變頻器的控制卡損壞。
根據說明書上的故障排除辦法：將參數P041設置成選項1（恢復出廠設置）。重新將變頻器的電源切斷，然后等變頻器操作面板沒有顯示后，重新將變頻器電源送上。但是變頻器還是顯示F100故障。
仔細檢查控制卡，發現控制卡上有很多油污，并且有很多粉末狀的物體附著在機器的表面。

維修過程：
該變頻器整體全部拆卸，變頻器內部板卡非常臟，并且在模塊、電容上附著許多粉末狀物體，清潔后，更換新的控制卡，安裝好變頻器，測試二極管特性正常。給變頻器送電，開機、輸出電壓平衡，帶負載到額定電流，變頻器發熱也正常，該變頻器修復。

經驗總結：
根據多年來對AB變頻器檢修經驗，得出結論：此故障是由于變頻器變頻器控制卡太臟的原因?qū)е隆Ｒ话憧蛻魧τ谧冾l器外圍使用環境很不注意，導致變頻器內部非常臟，從而導致增加了變頻器故障率。
